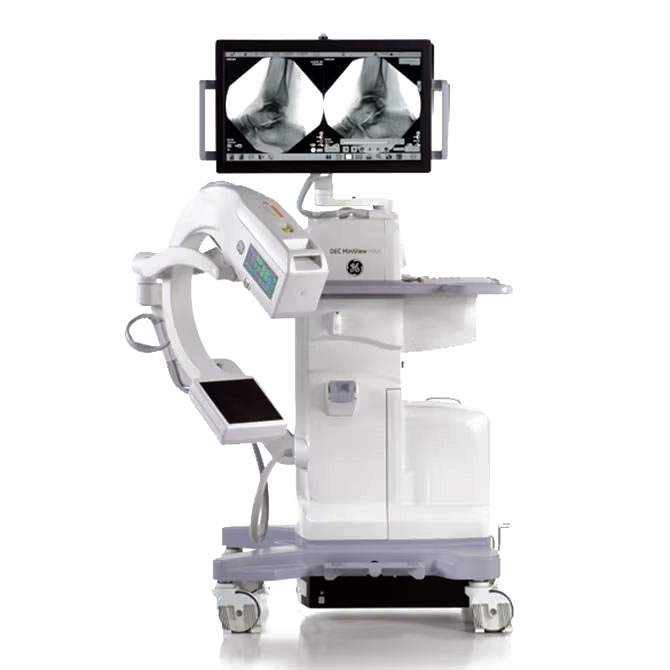

OEC Miniview MAX

Cambiando la experiencia del mini arco en C

Las cirugías de extremidades son las más comunes en una sala quirúrgica ortopédica. El OEC Miniview MAX brinda una experiencia de trabajo simplificada y permite a los cirujanos ver imágenes claras y grandes para acelerar la toma de decisiones clínicas.

• Arco en C de diseño liviano y contrabalanceado, para fácil maniobrabilidad.
• Monitor de visualización UHD 4K de 27 pulgadas. Visualización con gran detalle anatómico.
• Visualización simultánea de imágenes en vivo y de referencia de 11,8 pulgadas (30 cm).
• Detector plano CMOS de 15 cm x 15 cm, que permite ver un 33% más de anatomía de las extremidades.
• Software Smart Metal para optimizar la imagen cuando exista metal en el campo de rayos X.
• Imágenes de alta resolución a aproximadamente el 50 % de mA con el modo de Dosis baja en el panel de control.
• Revise el Cine grabado o recupere las imágenes de Fluorostore para evaluar el movimiento de las articulaciones.
• 5 minutos de energía en modo de espera.

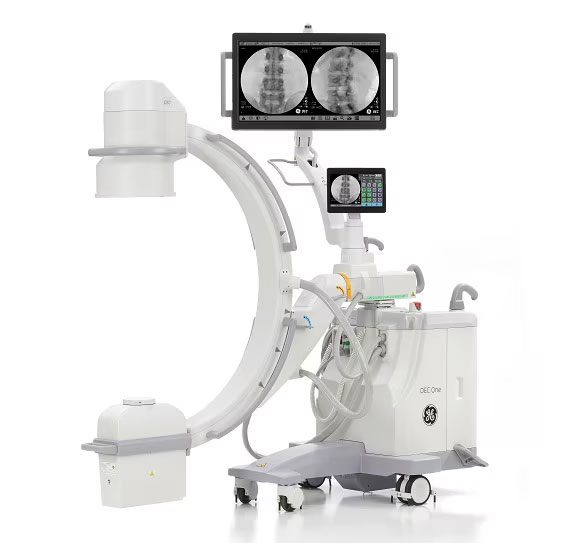

OEC ONE

Le ofrece una visión clara de las imágenes requeridas

OEC One fue diseñado para permitir una experiencia de imagen quirúrgica óptima y de eficiencia del equipo en la sala de operaciones. Entregando la posibilidad de atender una amplia variedad de procedimientos, incluyendo vasculares.

• Ahorre espacio con su diseño de sistema todo en uno.
• Posicione de manera sencilla el monitor de visualización gracias a su brazo articulado que conecta la pantalla al sistema.
• Panel de control táctil OEC Touch.
• Generador de 2.5 kW.
• Hasta 110 kVp.
• Punto focal dual.
• Fluoroscopia pulsada hasta 25 mA.
• Modo de baja dosis.
• Pantalla LCD de alta definición de 27” con resolución de 1920 x 1080 (2K), montada en un brazo articulado.
• Intensificador de imagen de modo triple 9”/6”/4.5” (23 cm/15 cm/11 cm).
• 3 configuraciones disponibles.
• Cine hasta 25 fps, DSA y roadmapping disponibles.
• 69 min de Fluoroscopía.
• Protección de Standby (emergencia/espera): Protección contra la pérdida de energía y el
• transporte con energía continua por hasta 5 minutos.
• Fluorostore: Revise y guarde las tomas no guardadas más recientes de la sesión, hasta 240 cuadros disponibles desde el panel de control OEC Touch.
• Herramientas de medición y anotación para asistir la planeación de procedimientos.

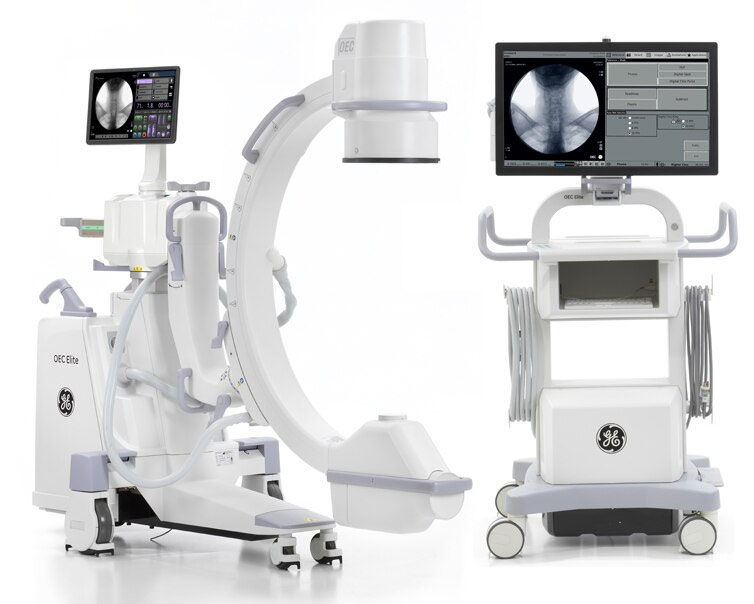

OEC ELITE

Calidad de imagen reconocida. Funciones innovadoras

La combinación de innovadoras y fundamentales funciones de imagen disponibles en OEC Elite empodera a los equipos quirúrgicos para adaptarse a los cambios en el momento en que ocurran. Funciones confiables que asisten en la captura de imágenes ricas en claridad y detalle.

• Funciones avanzadas: (Live Zoom) Zoom interactivo y Digital Pen (Anotaciones Digitales).
• Herramientas de medición y anotación para asistir la planificación de procedimientos.
• La carcasa del tubo de rayos X de perfil bajo permite un posicionamiento más fácil alrededor de los pacientes y varias mesas. Puede proporcionar hasta un 22 % más de campo de visión*.
• Intensificador de imagen de modo triple disponible en 9” o 12”.
• Generador de 15 kW.
• Hasta 120 kVp y 150 mA.
• Detectores de 9” o 12”.
• Capacidad de calor del ánodo: 300,000 HU.
• Tasa de enfriamiento del ánodo: 85,000 HU/min.
• Hasta 30 fps.
• Monitor de 32” con una resolución de 3840 x 2160 (4K).
• El monitor muestra dos pantallas divididas para una vista equivalente a dos pantallas de 20.
• Pantalla de visualización montada en un brazo articulado.
• Panel de control táctil OEC Touch.
• Configuración disponible en versión Super C o brazo en L con SmartView.
• Perfiles de imagen preconfigurados: General, General HD, Pediátrico, Ortopédico, Columna, Vascular, Seguimiento de Bolo.

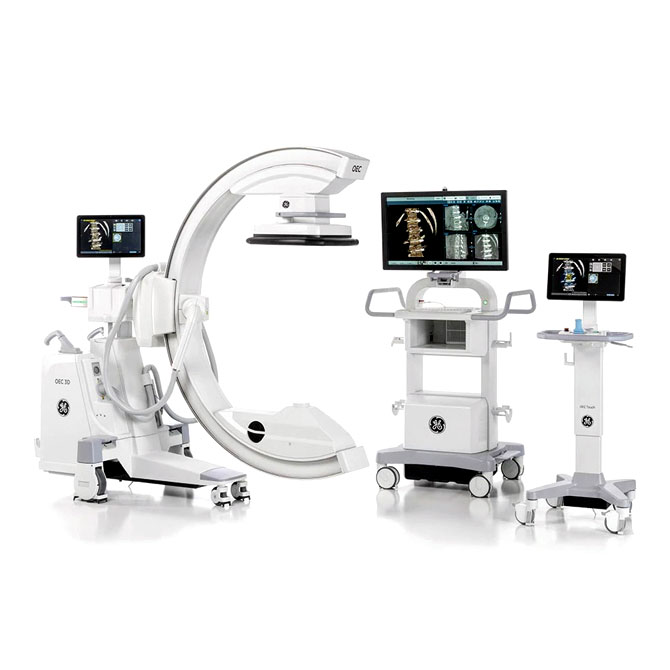

OEC 3D

OEC 3D para imágenes 3D precisas y flujo de trabajo quirúrgico eficiente. Elimina la necesidad de dos arcos en C durante procedimientos ortopédicos basicos y avanzados como columna vertebral.

Funciones avanzadas:

• Detector plano CMOS de 31 cm x 31 cm.
• Generador de 15 kW con eNR (Imagen equivalente a 30 kW de potencia con perfil vascular y cardíaco).
• Adquiera volumen 3D con un barrido isocéntrico de 200°.
• Volumen de imágenes de 19 cm x 19 cm x 19 cm.
• 512³ vóxeles de alta resolución reconstruidos.
• Cinco proyecciones de imagen presentadas: axial, coronal, sagital, MIP y VRT.
• Monitor principal 4K UHD de 32”.
• Panel de control táctil OEC Touch.
• Live Zoom (Zoom interactivo), Digital Pen (Anotaciones Digitales), perfiles cardíacos y vasculares, y más.

Herramientas y funciones exclusivas:

• Reconstrución MIP: Esta reconstrucción resalta la máxima intensidad de los objetos como prótesis o tornillos.
• Live View Cámara: la cámara integrada presenta vistas en tiempo real.
• Volúmenes expansivos: con 19 cm x 19 cm x 19 cm OEC 3D captura un volumen 67% mayor que el de otros arcos en C.
